Lackierpistolen luftzerstäubend

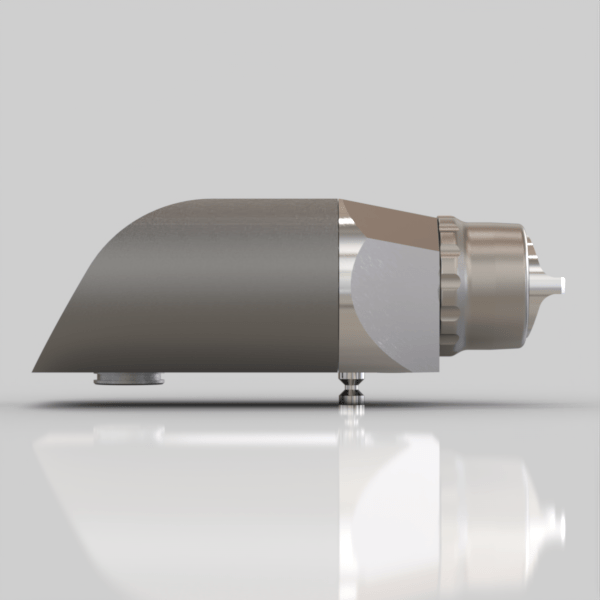

Eine Lackierpistole vom Typ INHP ist für das Lackieren von flüssigen Lackmaterialien auf Wasser- oder Lösemittelbasis oder das Beschichten mit flüssigen Klebstoffen, Poliermittel oder anderen Materialien geeignet und sie werden häufig in der Serienlackierung in vollautomatisierten Beschichtungsanlagen eingesetzt. Die Zerstäubung des über die Lackdüse austretenden Materials erfolgt luftunterstützt mit getrennter Regulierung für Flach- und Rundstrahldüsen.



Gut reproduzierbare Farbtöne und Verlaufswerte durch das Lackieren von gleichmäßigen Schichtdicken ohne Wolkenbildung.

Sehr vielfältige Spritzbilder realisierbar durch die Verfügbarkeit zahlreicher Luftkappen und Düsengrößen sowie der getrennten Regulierung von Horn- und Zerstäuberluft.

Hervorragender Auftragswirkungsgrad beim Einsatz unserer diversen Formluftkappen mit reduziertem Overspray.

Maximale Flexibilität bei der Auswahl der zu zerstäubenden Materialien, da mit einer großen Auswahl verfügbarer Luftkappen sowohl Lackmaterialen auf Wasser- oder Lösemittelbasis als auch 2K und 3K-Gemische oder andere flüssige Materialen zerstäubt werden können.

Ausgezeichnete Spülfreundlichkeit durch die strömungsoptimierte Formgebung der sehr kurzen, lackführenden Kanäle mit qualitativ hochwertigen Oberflächen. Zudem sind gut geeignete VapoGun-Kombireinigungsgeräte für die Außenreinigung von Luftkappe und Überwurfmutter verfügbar.

Vielfältige und flexible Systemintegration durch die Verfügbarkeit eines modularen System-Baukastens mit diversen Adapterplatten und Gun-Adaptern für den Betrieb an allen namhaften Robotern und Flächenautomaten.

Sehr wartungsarmer Betrieb durch die Dauerschmierung der Hauptnadeldichtung mit einer Fettvorlage und den Einsatz einer gehärteten Ventilnadel mit Diamantbeschichtung.

Hohe Standzeit der Spritzpistole, weil alle medienführenden Bauteile aus Edelstahl gefertigt sind.

Langlebiges Schnellwechselsystem für die sichere Fixierung der Automatikpistole auf dem Adapter durch einen Positionierbolzen mit Sicherungsschraube.

Hohe Verfügbarkeit von Ersatzteilen durch hohe Mindestlagerbestände oder die Reparatur direkt beim Hersteller.



ANWENDUNGSBEISPIELE

Anwendungsbeispiel für einen Gunadapter für Spritzpistolen Anwendungsbeispiel für einen Pistolenadapter mit einem Lackdruckregler Anwendungsbeispiel einer Lackierpistole mit Gun Adapter



TECHNISCHE DATEN

KriteriumEinheitWert
Zerstäubbare MaterialienWasser- und Lösemittellacke, 2K- und 3K-Gemische, andere Flüssigkeiten
MaterialversorgungVorlauf oder Vorlauf und Rücklauf (Umlauf)
Gesamtgewichtg890
Lackierabstand zum Objektmm150 - 200
Längemm119
Höhemm49
Breitemm52
Zulässiger Materialdruckbar18,0
Zulässiger Betriebsdruck Zerstäuberluft (Rundstahl)bar9,0
Zulässiger Betriebsdruck Hornluft (Flachstahl)bar9,0
Ansteuerung Hauptnadelventilbar5,5 – 9,0
Schaltzeit Hauptnadelventilms<30
Maximale Sprühstrahlbreite mit Formluftkappemm340
Maximale Sprühstrahlbreite mit Zerstäuberluftkappemm480
Werkstoff medienführende BauteileEdelstahl
Werkstoff pneumatische BauteileAluminium beschichtet
Werkstoff DichtungenFFKM

Die Abbildungen sind repräsentativ und können von den tatsächlichen Produkten abweichen. Unsere Vielfalt an Ausführungen, Modellen und Materialien ist breit gefächert.
Weitere Optionen finden Sie in den Produktbeschreibungen. Bei Fragen stehen wir Ihnen gerne zur Verfügung.
